Analyses: grafieken en weergaven

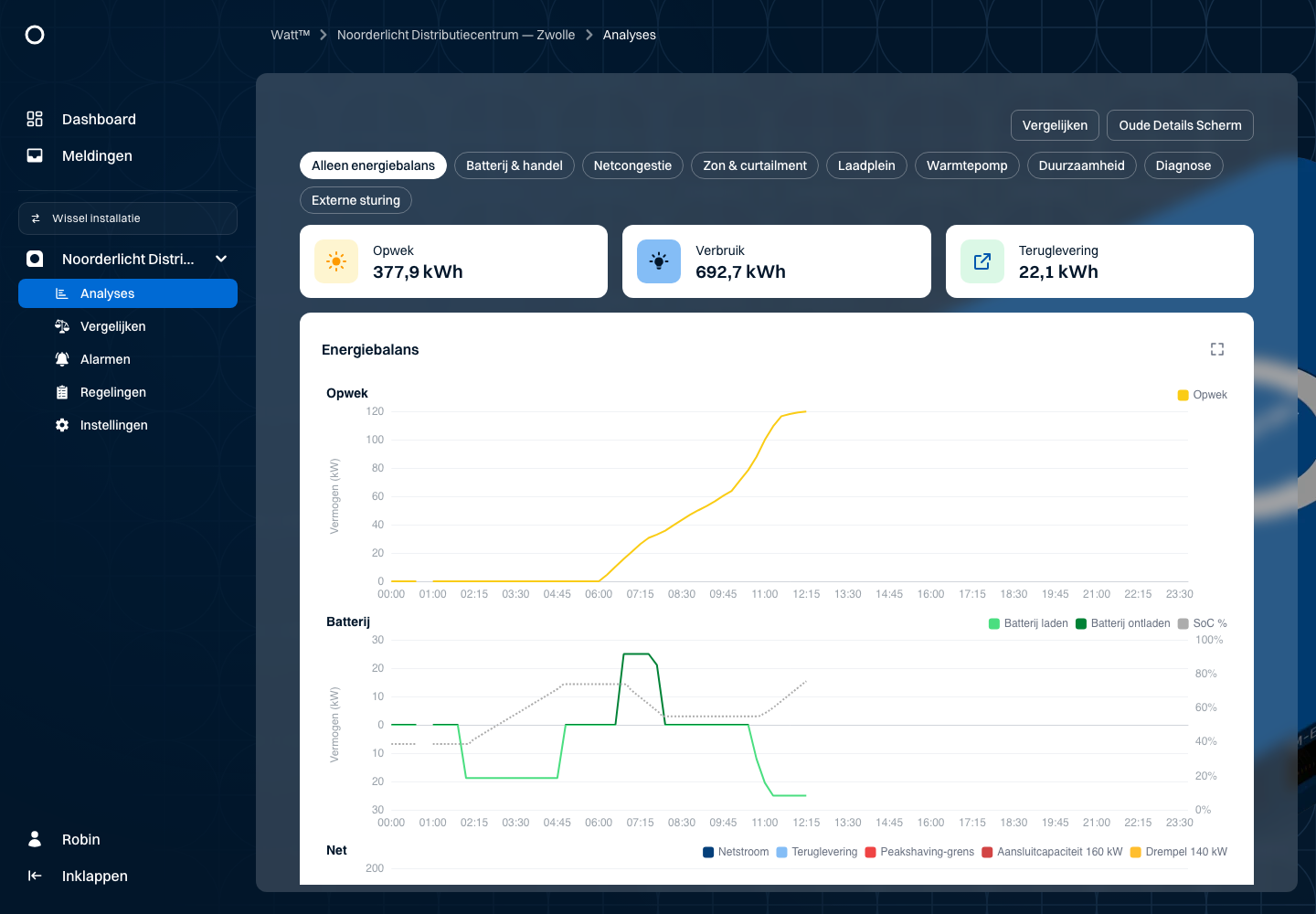

Op Analyses onderzoek je energiebalanslanLokaal (bedrijfs)netwerk binnen een gebouw of terrein., netbelasting, batterij, zon, laadplein en warmtepomp voor één installatie. Open bijvoorbeeld Noorderlicht Distributiecentrum — Zwolle. Alle grafieken op de pagina delen dezelfde periode.
- Open Analyses in de navigatie bij de gekozen installatie.
- Kies een Weergave (tab/chip bovenaan) of begin bij Alleen energiebalanslanLokaal (bedrijfs)netwerk binnen een gebouw of terrein..
- Voeg desgewenst grafieken toe met Grafiek toevoegen.
- Open de pagina van een grafiek hieronder voor uitleg, scenario en screenshot.
Rechtsboven: Vergelijken of het Oude Details Scherm voor meetpunt-export. DIY-grafieken horen bij een aparte beheerweergave en staan niet in deze handleiding.
Weergaven
| Weergave | Bedoeling |
|---|---|
| Alleen energiebalanslanLokaal (bedrijfs)netwerk binnen een gebouw of terrein. | Startpunt: alleen de vaste energiebalanslanLokaal (bedrijfs)netwerk binnen een gebouw of terrein.. |
| Batterij & handel | Prijsgedreven inzet en laadtoestand. |
| Netcongestie | Aansluitbelasting, fasen, pieken en stuursignalen. |
| Zon & curtailment | Wat PV-limieten hebben tegengehouden. |
| Laadplein | Laden, bezetting en aansluitbelasting. |
| Warmtepomp | Aansturing, energiesignatuur en neteffect. |
| Duurzaamheid | Herkomst van verbruikte stroom (energiemix). |
| Diagnose | Stuursignalen naast net en batterij. |
| Externe sturing | Stuursignalen naast aansluitbelasting. |
Een weergave toont alleen grafieken die deze installatie kan tonen. Grijs in de kiezer betekent bijvoorbeeld Geen batterij of Dynamische prijzen staan uit.
Welke grafiek in welke weergave
| Grafiek | Weergave(n) of toevoegen |
|---|---|
| Energiebalans | Alleen energiebalanslanLokaal (bedrijfs)netwerk binnen een gebouw of terrein. |
| Handel | Batterij & handel |
| Peakshaving | Batterij & handel, Netcongestie, Warmtepomp |
| State of Charge | Batterij & handel, Diagnose |
| Aansluitbelasting met batterij | via Grafiek toevoegen |
| Aansluitbelasting | Netcongestie, Laadplein, Warmtepomp, Diagnose, Externe sturing |
| Fasebalans | Netcongestie, Warmtepomp |
| Energiemix | Duurzaamheid |
| Curtailment | Zon & curtailment |
| Curtailment per uur | Zon & curtailment |
| Curtailment-duurcurve | via Grafiek toevoegen |
| Curtailment cumulatief | Zon & curtailment |
| Laadplein overzicht | Laadplein |
| Laadplein | via Grafiek toevoegen |
| Laadplein per uur | Laadplein |
| Gebruik per laadpunt | Laadplein |
| Warmtepomp | Warmtepomp |
| Energiesignatuur warmtepomp | Warmtepomp |
| Stuursignalen | Diagnose, Externe sturing |
