Apparaten aansluiten op de Envi.Base
Inleiding
De data-aansluitingen van de Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting. zijn uitgevoerd met RJ12- en RJ45-connectoren. Dit zijn modulaire connectoren die veel worden toegepast voor dataverbindingen, zoals bij internet- en telefonienetwerken. RJ12 is een 6-polige connector, terwijl RJ45 een 8-polige uitvoering is. Let op: een RJ12-connector lijkt qua formaat sterk op een RJ11-connector, maar RJ11 is 4-polig en daardoor niet uitwisselbaar met RJ12.
Wanneer het aan te sluiten apparaat is voorzien van klemverbindingen (zoals een rijgklem of insteekklem), moeten de aders van de datakabel aan de apparaatzijde worden gestript en voorzien van adereindhulzen. Gebruik in dat geval altijd een soepele datakabel en geen kabel met een massieve kern.

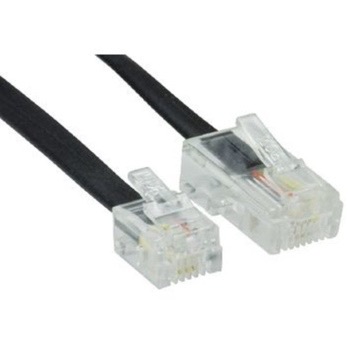

RJ12 links en RJ45 rechts
Wanneer de Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting. als complete installatiekast wordt besteld, zijn de communicatiepoorten al extern doorgelust op rijgklemmen. Er hoeven dan geen speciale kabels meer gemaakt te worden. Bekijk ook Installatiekasten voor meer informatie.

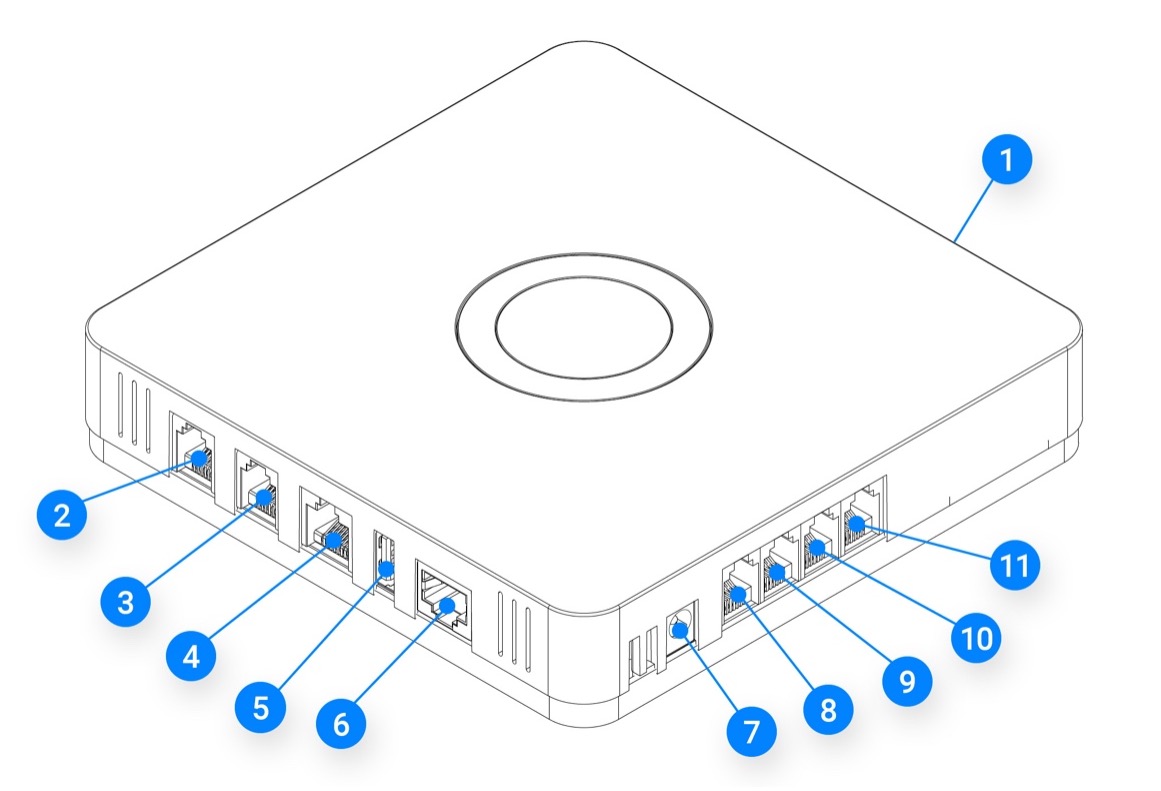

De aansluitingen op de Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting.
| Nr. | Benaming | Functieomschrijving | Connector |
|---|---|---|---|
| 1 | 4G Antenne | Aansluiting voor een externe 4G-antenne om het bereik te vergroten | SMA-male |
| 2 | M-Bus | M-Bus communicatiepoort | RJ12 |
| 3 | P1 | P1-aansluiting voor communicatie met slimme meters | RJ11 |
| 4 | RS485 Modbus | Modbus RTU aansluiting | RJ45 |
| 5 | USB | USB-aansluiting voor koppeling met externe USB-apparaten | USB-A |
| 6 | LANlan Lokaal (bedrijfs)netwerk binnen een gebouw of terrein. | Ethernetaansluiting voor communicatie via het lokale netwerk (LANlan Lokaal (bedrijfs)netwerk binnen een gebouw of terrein.). Ondersteunt o.a. Modbus TCP, IEC 104 en BACnet voor datacommunicatie met gekoppelde systemen. | RJ45 |
| 7 | Voeding | 5.5 mm – 2.1 mm aansluiting t.b.v. de dc-voeding | 5.5-2.1 mm connector |
| 8 | RS485 Modbus-2 (optioneel) | 2e Modbus-RS485-aansluiting. Deze poort is volledig gescheiden van de 1e Modbus-RS485-aansluiting | RJ12 |
| 9 | CAN-bus (optioneel) | CAN-bus aansluiting | RJ12 |
| 10 | Pulse 1 | Pulse-poort met 3 verschillende pulse-aansluitingen in één connector | Pulse 1 |
| 11 | Pulse 2 | Pulse-poort met 3 verschillende pulse-aansluitingen in één connector | Pulse 2 |
De Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting. is niet standaard geconfigureerd met een 2e Modbus-poort en CAN-bus-poort. Wanneer dit gewenst is, dient dit apart aangevraagd te worden bij de salesafdeling.
RJ12- en RJ45-connectorkabels maken
Benodigdheden:
- Striptang
- Kabelmes
- Adereindhulstang
- Adereindhulzen 0,25 mm²
- RJ12-connectoren voor soepele draad
- RJ45-connectoren voor soepele draad (eventueel met RJ45-tules voor een nette afwerking)
- Modulaire netwerkkrimptang
- Datakabel twisted pair AWG 24×2×4 met soepele kern (voor RJ45)
- Datakabel twisted pair AWG 24×2×3 met soepele kern (voor RJ12)
Werkwijze
Gebruik soepele 24 AWG-datakabels aan en let erop dat ook de gebruikte connectoren geschikt zijn voor soepele draad.
Strip de kabelmantel zorgvuldig en druk de aders, inclusief isolatie, volledig door tot aan het einde van de connector. Krimp vervolgens de connector vast met een universele modulaire netwerkkrimptang. Tijdens het persen worden de koperen pinnen door de aders gedrukt. De tang beschikt over aparte krimpsleuven voor RJ12- en RJ45-connectoren.
Let er bij het persen op dat de kabelmantel tot onder de trekontlasting in de connector steekt. Is dit niet het geval, dan is de mantel te ver verwijderd en kan de kabel losraken.
Zorg ervoor dat altijd dezelfde kleurenvolgorde wordt gehanteerd. Wanneer je de connector van de kabelzijde bekijkt, is de meest linkse pin nummer 1. Bij RJ45 geldt een universele volgorde. Bij RJ12 kan de volgorde variëren; de door Envitron gebruikte volgorde is weergegeven in onderstaande tabel.
- RJ12 (Envitron)

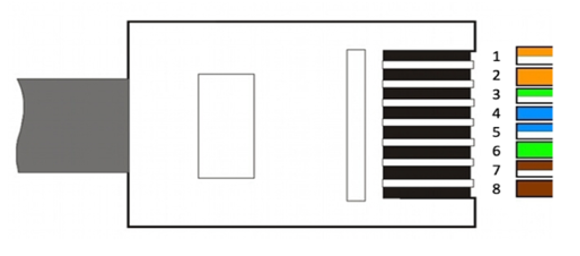

- RJ45 (T568B standaard)
Controleer altijd na het persen of onder iedere pin daadwerkelijk een ader zit en de trekontlasting de mantel goed vastklemt.
Vervolgens kunnen de apparaten op de Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting. worden aangesloten. Wanneer het aan te sluiten apparaat geen RJ-connectoren heeft, maar is voorzien van aansluitklemmen, dienen op de betreffende aders adereindhulzen te worden geplaatst. Deze kunnen vervolgens in de klemmen worden aangesloten.
In de volgende paragraaf staat beschreven welke pinnen voor welke interface gebruikt moeten worden.
Pinconfiguraties van de data-aansluitingen
Pulsepoorten
De Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting. beschikt over twee pulsepoorten, met elk de mogelijkheid om drie impulsegevers aan te sluiten, zoals een watermeter, gasmeter of een ander apparaat dat een pulssignaal afgeeft. De impulsegevers dienen als volgt te worden aangesloten op de pinnen:
| Pulsepoort 1 | |
|---|---|
| Pin 1 (–) en 2 (+) | Impulsegever 1 |
| Pin 3 (–) en 4 (+) | Impulsegever 2 |
| Pin 5 (–) en 6 (+) | Impulsegever 3 |
| Pulsepoort 2 | |
|---|---|
| Pin 1 (–) en 2 (+) | Impulsegever 4 |
| Pin 3 (–) en 4 (+) | Impulsegever 5 |
| Pin 5 (–) en 6 (+) | Impulsegever 6 |
Alle min (–) pinnen zijn intern met elkaar verbonden.
Modbus RS485
De Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting. beschikt over twee Modbus RS485-poorten: poort 1 = RJ45-aansluiting en poort 2 = RJ12-aansluiting. De tweede poort is optioneel – informeer bij de salesafdeling voor de mogelijkheden.
Modbus RS485 poort 1 (RJ45):
| Pin | Functie |
|---|---|
| 4 | B– |
| 5 | A+ |
| 8 | Ground |
Modbus RS485 poort 2 (RJ12, optioneel):
| Pin | Functie |
|---|---|
| 3 | Ground |
| 4 | A+ |
| 5 | B– |
M-Bus
De Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting. beschikt over één M-Bus-poort.
De polariteit is onbelangrijk bij M-Bus-apparaten.
| Pin | Functie |
|---|---|
| 5 | M– |
| 6 | M+ |
CAN-bus (optie)
De Envi.Baseenvi.base De energiecontroller van Envitron die apparaten uitleest, aanstuurt en data opslaat achter de hoofdaansluiting. kan worden uitgerust met één CAN-bus-poort.
Deze optie is niet standaard inbegrepen; informeer bij de salesafdeling voor de mogelijkheden.
| Pin | Functie |
|---|---|
| 1 | CAN-Low |
| 2 | CAN-High |
| 3 | Ground |
